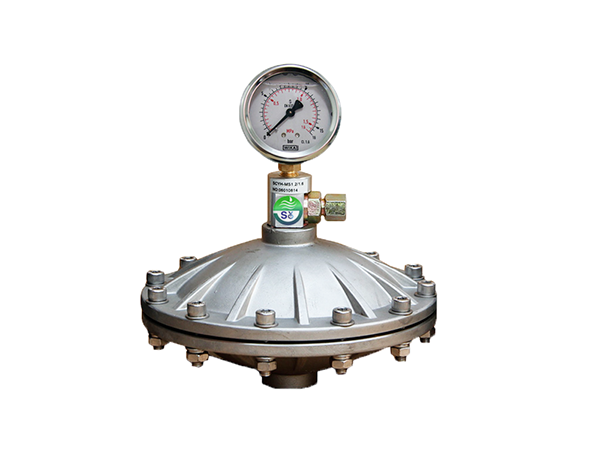

冬季來臨，在中國的長江以北地區秦嶺淮河一線.是1月0℃等溫線的界限。秦嶺-淮河以南1月平均氣溫在0℃以上，冬季基本上不結冰;秦嶺-淮河以北1月平均氣溫在0℃以下，冬季一般結冰。在這些地區，冬季來臨時，在被測介質通過測量管道傳送至隔膜壓力表時，由于環境溫度的降低，致使介質發生凍結、凝固、結晶析出現象發生，不僅會直接影響測量顯示數據的錯誤，更有可能對儀表產生損壞。因此對儀表和儀表測量的管線部分進行保溫措施的處理。目前通用的保溫方式有電伴熱和蒸汽伴的方式，需要伴熱保溫的對象主要有安裝在儀表保溫箱內的隔膜壓力表，外浮筒式液位壓力表或其它形式的露天安裝的液位變送單元，壓力，差壓，流量等儀表的檢測管線和測量管線。在儀表選型方案設計時，要充分考慮到溫度的影響，選擇帶保溫裝置的儀表型號。然后再根據儀表的類別用途及擬安裝地理位置，提出該儀表的保溫防凍需求，再提交儀表生產廠家來配套設備的處理與裝備。下面為您介紹關于隔膜壓力表冬季的三個保溫措施。
一、隔膜壓力表保溫措施：
用保溫材料保溫，即用保溫材料將儀表易凍或怕凍的部位包起來。冬季來臨時要檢查、經常排污，防止包裝的保溫材料破損。
二、隔膜壓力表伴熱措施：
1.蒸汽伴熱措施即使用管蒸汽暖氣保溫。冬季保溫送汽之前要檢查一下蒸汽保溫管路是否暢通或堵塞。蒸汽是24小時通的，不要太熱，有時還要根據天氣溫度變化來調整供保溫汽量，以防止溫度太高使壓力表引壓管內冷凝液汽化影響壓力表工作或因溫度太低使隔膜壓力表引壓管內冷凝液冷凍影響壓力表工作暢通。
2.保溫保護箱措施：
(1)電熱管伴熱保溫箱，由箱體、加熱器、儀表托架等三大部分組成，其結構形式與保護箱相同，所不同的是箱內裝有電器加熱裝置，電熱裝置是由電熱管，溫度控制器組成，箱體側面裝有插座，當接通電源后，箱內加熱到所需溫度時，再由溫度控制器接通電源繼續升溫。通過反復工作使箱內溫度能保持在一定范圍內。其恒溫加熱器主要參數：額定電壓200V.50Hz，額定功率300～500W控制溫度，可由用戶自定恒溫加熱器也可做成防爆型電熱管材料有三種：即銅管、碳鋼管、不銹鋼管。
(2)蒸氣管伴熱保溫箱，伴熱管是用金屬管制成S型結構.箱體上下采用焊接式穿板接頭與伴熱管焊接而成，伴熱管安裝在箱內為上進下出，通過蒸氣在管腔內的循環而達到加熱目的。伴熱管材料一般分為兩種，即紫銅管，無縫鋼管(碳鋼)。
(3)隔膜壓力表電加熱帶措施電伴熱保溫技術是一種新型的由電能直接轉化為熱能的供暖技術。加裝保溫電纜，將伴熱帶，纏繞在儀表上，或粘在儀表柜內部(但要注意所用伴熱帶的長度，要經濟適度)。適用于管道、閥門、泵體的伴熱、防凍和保溫或者維持儀表管線工藝溫度的單相恒功率電熱帶，單位長度發熱量恒定，輸出功率不受環境溫度變化而改變，使用長度和功率成正比，在安裝時可以任意剪接，但保留有一個發熱節(即至少2.5m)，外層編織層具有傳熱、散熱作用，同時能作為防靜電的接地。主要用于各種管道、儀表的防凍、保溫，溫度可維持至150℃。注意：對溫度要求嚴格控制的液體管線的伴熱和保溫(須配用溫度控制器)。
三、隔膜壓力表維護措施：
1、安裝措施合理選擇安裝地點：干燥、無雨雪滴漏的地方。
2、點檢措施有條件時由專人每日對保溫材料的是否破損、蒸汽管路的是否堵塞進行技術確認與技術處置。
3、巡檢措施由區域儀表維護責任人按預定巡檢路線定時巡檢。巡檢中要檢查保溫管線閥門是否正常、保溫箱是否正常、疏水裝置是否正常、保溫材料包裝是否完好、電伴熱供電元器件是否正常等。對易凍裝置儀表進行檢查并做好巡檢記錄，進行儀表及其保溫防凍措施進行干燥、完整、潔凈的維護保養，及時解決現場發生的保溫伴熱問題。
4、報警措施有條件的可加裝蒸汽泄露或斷電狀態的聲光報警小裝置，以方便保溫防凍措施隱患的發現與及時整治。
